サイズ:M5-M22
表面:ZP
材質:ステンレス鋼
D | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M20 |
P | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 |
/ | / | 1 | 1.25 | 1.5 | 1.5 | 1.5 | 1.5 | |
/ | / | / | (1.0) | (1.25) | / | / | / | |
C | 1 | 1.1 | 1.2 | 1.5 | 1.8 | 2.1 | 2.4 | 3 |
Da | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 |
5.75 | 6.75 | 8.75 | 10.8 | 13 | 15.1 | 17.3 | 21.6 | |
Dc | 11.8 | 14.2 | 17.9 | 21.8 | 26 | 29.9 | 34.5 | 42.8 |
Dw | 9.8 | 12.2 | 15.8 | 19.6 | 23.8 | 27.6 | 31.9 | 39.9 |
E | 8.79 | 11.05 | 14.38 | 16.64 | 20.03 | 23.36 | 26.75 | 32.95 |
M | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 |
4.7 | 5.7 | 7.6 | 9.6 | 11.6 | 13.3 | 15.3 | 18.9 | |
Mw | 2.2 | 3.1 | 4.5 | 5.5 | 6.7 | 7.8 | 9 | 11.1 |
S | 8 | 10 | 13 | 15 | 18 | 21 | 24 | 30 |
7.78 | 9.78 | 12.73 | 14.73 | 17.73 | 20.67 | 23.67 | 29.67 | |
R | 0.3 | 0.36 | 0.48 | 0.6 | 0.72 | 0.88 | 0.96 | 1.2 |

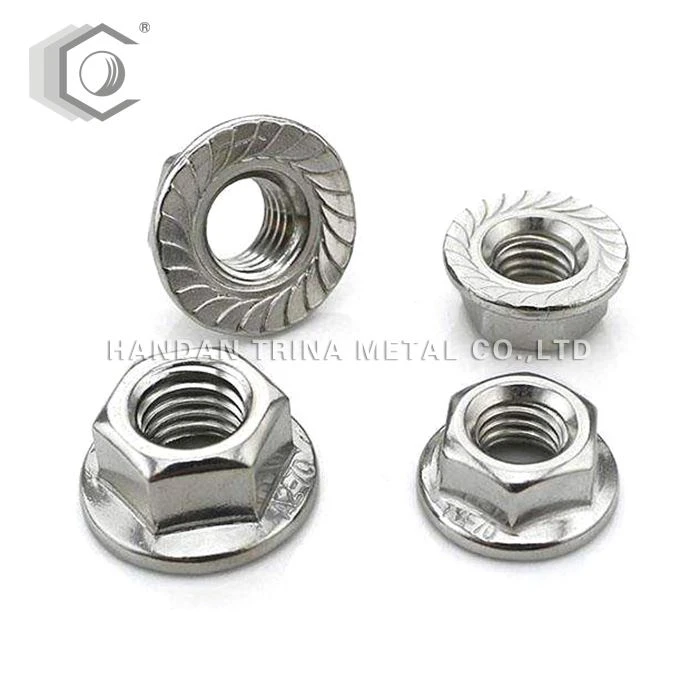

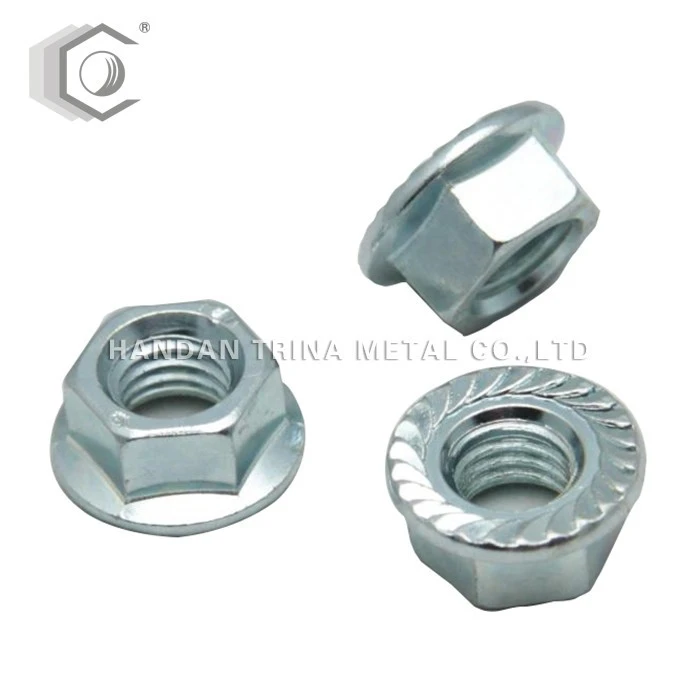

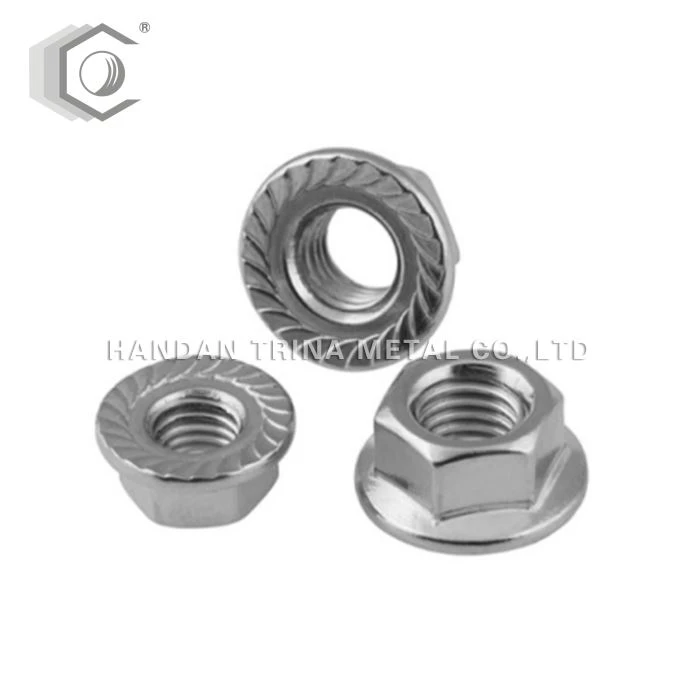

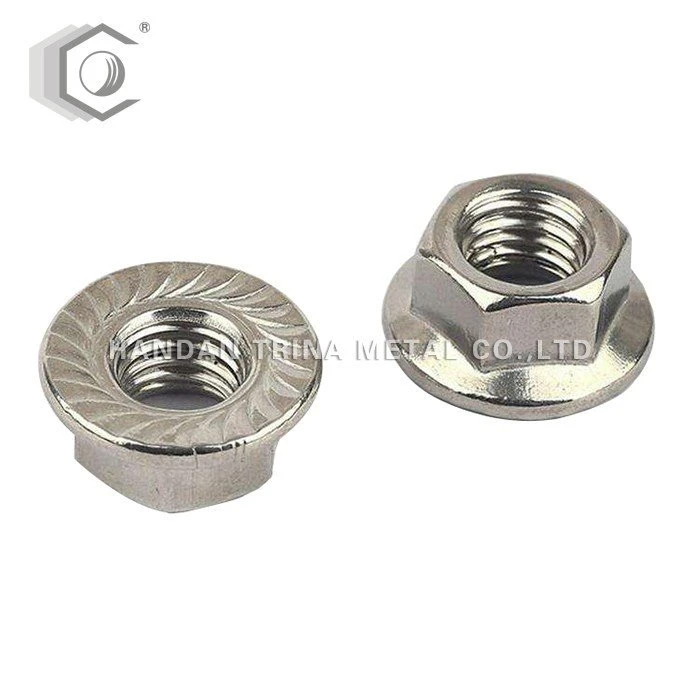

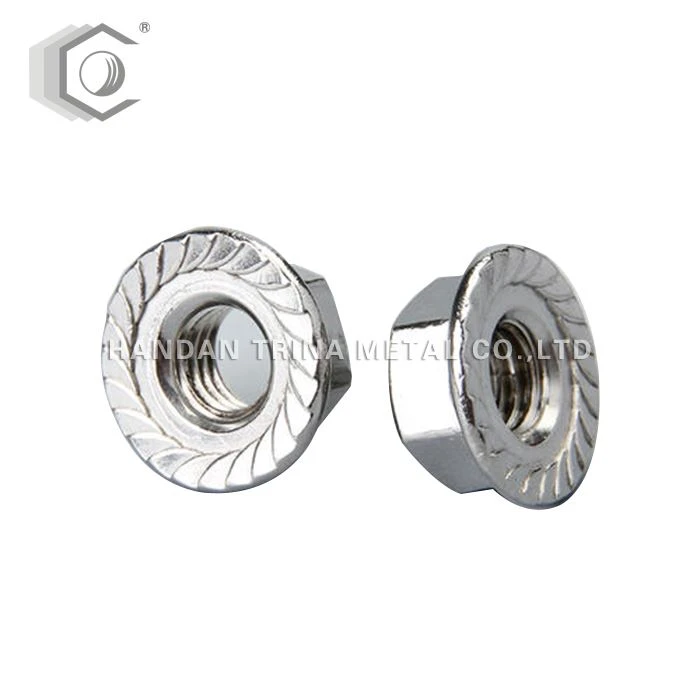

フランジナットは一端に広いフランジを有し、一体ガスケットとして使用することができる。これは、固定部品上のナットの圧力を分配するために使用され、それによって、部品に損傷の可能性を低減し、不均一な留め表面に緩む可能性が低くなります。それは主に六角形で、硬化鋼で作られており、通常は亜鉛でコーティングされています。回転フランジを使用すると、鋸歯状フランジナットのような完成品に影響を与えることなく、より安定した構造を形成するのに役立ちます。
多くの場合、フランジは固定され、ナットと一緒に回転します。フランジは、ロック効果を提供するために鋸歯状にすることができます。セレーションは、ナットがナットを緩める方向に回転しないように角度が付いています。セレーションのため、ワッシャーや傷付きの表面では使用できません。セレーションは、ナットの振動がファスナーを動かすのを防ぎ、それによってナットの保持力を維持するのに役立ちます。
